SB 1270 X

Amacımız, işletmenizin verimlilik düzeyini artıracak makineler geliştirmektir. Büyük kare balya makinelerinde yüksek randıman, başlıca başarı faktörlerinden biridir. KUHN büyük kare balya makineleri, işletmenizin ihtiyaç duyduğu kapasiteyi sunacak basit ama etkili tekniklerle tasarlanmıştır.

 SB 1270 X OF (Haşbaysız)SB 1270 X OC 23
Uzunluk (m)8,008,00
Genişlik (m)3,003,00
Yükseklik (m)3,263,26
Ağırlık (kg)9,2909,940
Pikap Genişliği (m)2,302,30
Pikap Teli Sıra Sayısı55
Teller Arası Mesafe (mm)6161
Pikap TekerleğiStandartStandart
Piston Strok Adedi46/dakika46/dakika
Piston Strok Uzunluğu (mm)695695
Yoğunluk Kontrolü4 Hidrolik Silindir4 Hidrolik Silindir
Balya Odası Uzunluğu (cm)300300
Balya Uzunluğu (cm)60-30060-300
Bıçak Sayısı23 (0-11-12-23)
Bıçak KorumasıBağımsız Hidrolik
Teorik Kesme Boyu (cm)4,5
KontrolISOBUS (CCI50)ISOBUS (CCI50)
Bağlayıcı Adedi66
Bağlama SistemiÇift DüğümÇift Düğüm
İp Bobini Kapasitesi3232
Tandem AksStandart Dümenleme, Pnömatik FrenStandart Dümenleme, Pnömatik Fren
Tekerlekler500/60-22.5500/60-22.5
Balya Uzunluğu (m)0,60 – 3,000,60 – 3,00
Balya Genişliği (m)1,201,20
Min. PTO Güç Gereksinimi (kW/HP)96/130114/155

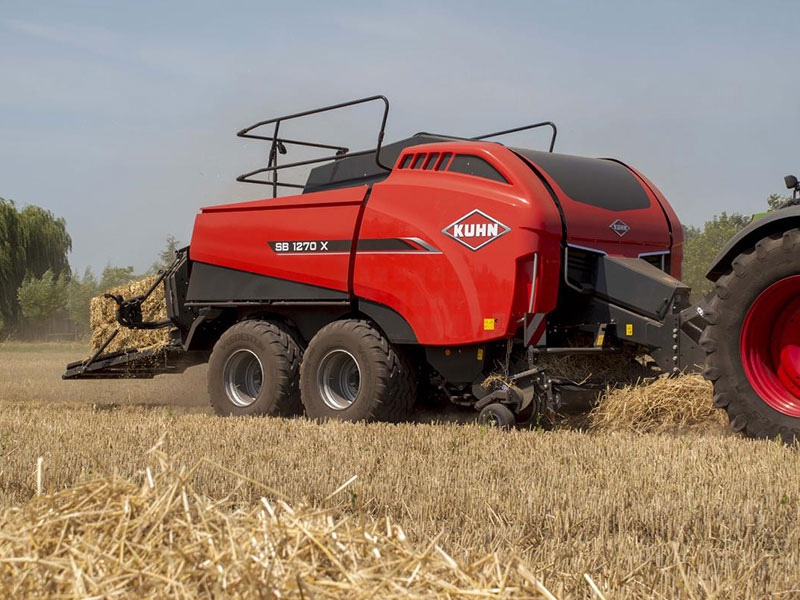

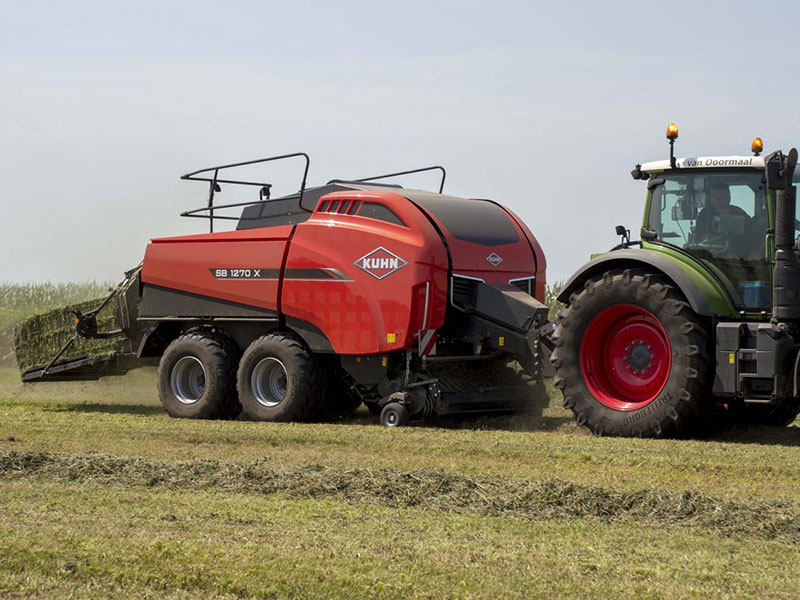

SB 1270 X yüksek yoğunluklu bir balya makinesidir. Bütün koşullarda çalışabilir ve 120 x 70 segmentinde en yüksek balya yoğunluklarını sunar. Sağlam tasarımı sayesinde en zorlu tarla koşullarında dahi üstün performans sağlar.

GÜÇLÜ İLETİŞİM YOLUYLA YENİLİKÇİLİK
KUHN’un arkasındaki güç, balyalamayla ilgili her konuda en iyi kaliteyi sunmaktır. Çalışanlarımız çoğunlukla çiftçilik kökenlidir, kendilerini işlerine tamamen verirler, zengin bir bilgi birikimine ve yüksek beceri düzeyine sahiptirler.

BALYALAMA UZMANI
Her müşterinin istediği sonuç, mükemmel formda, standart kare balyalardır. Balyalama ekipmanları üretimindeki 30 yılı aşkın deneyimimiz sayesinde makinelerimiz taş gibi sert balyalar üretebilmektedir.
KUHN büyük kare balya makineleri, yüksek yoğunlukta balyalamayı daha da ileri düzeye taşıyor. Makineler, kendini kanıtlamış KUHN INTEGRAL ROTOR besleme sistemiyle birlikte, mükemmel balya şekli ve ihtiyaçlarınıza uygun balya yoğunlukları dikkate alınarak geliştirilmiştir.

Ürün Besleme Kontrolü

ÜRÜN BESLEME KONTROLÜ KUHN SB balya makinelerinin toplama (pick-up) ünitesi, makinenin tam kapasitesine uygun şekilde tasarlanmıştır. 230 cm toplama genişliğine sahip makine, her türlü namluda çalışabilir. Güvenilir kam tahrik sistemi, en zorlu koşullarda bile sizi yarı yolda bırakmaz. Makineyi tarla koşullarına adapte etmek için, sabit veya sarhoş pick-up tekerlekleri arasında tercih yapabilirsiniz.

Daha Yüksek Kapasite
SB modellerinde isteğe bağlı olarak tahrikli besleme merdanesi sunulmaktadır. Bu merdane sayesinde makinenin kapasitesi, kuru namlularda %15’e kadar artar. Optimum performans için, merdane mekanik tahriklidir ve bir kavrama kamıyla koruma altına alınmıştır.

INTEGRAL ROTOR
Haşbaylı ve haşbaysız tüm KUHN SB balya makinelerinde INTEGRAL ROTOR standart olarak sunulmaktadır. Bu basit ve bakım gerektirmeyen ürün besleme sistemi, farklı ürün koşullarından bağımsız olarak eşit besleme yapılmasını sağlar. Rotor ile pick-up arasındaki kısa mesafe sayesinde, olağanüstü bir ürün akış verimi elde edilir. Bu güçlü ürün akışı sayesinde yüksek hızda beslenen ürüne hem zarar verilmez hem de mükemmel bir verimlilik sağlanır.

HAŞBAYSIZ VERSİYONLAR

OPTIFEED (OF) ROTOR
Tekli besleme dişlerine ve entegre helezonlara sahip OPTIFEED rotor tasarımı, ürünün homojen bir şekilde dağıtılmasında yardımcı olur. Böylece her defasında standart balyalar elde edilmiş olur.

Ürünün kesilmesi gerekmiyorsa OPTIFEED sistemi, ön sıkıştırma odasına sabit bir ürün akışını garanti eder. Rotorun kendi emniyet sistemleri sayesinde makinenin güvenliği daha da artmış olur.

HAŞBAYLI VERSİYONLAR

OMNICUT (OC) 23 ROTOR
OC 23 tipinin 120 cm genişliğinde makinedeki kesme boyu 45 mm’dir. 60 cm’lik çapa sahip OMNICUT rotor, balya makinesinin önüne gelen her türlü namluyu işler. OC 23 tipindeki bıçaklar tek tek hidrolik korumaya alınmıştır. Bu sayede, çalışma hızı ve ürün türü ne olursa olsun, mükemmel bir kesme kalitesi elde edilir.

Operatör, sadece iki kumanda kolu yardımıyla, aşağıdaki grup konfigürasyonları arasından kolayca seçim yapabilir: 0 – 11 – 12 – 23. Bıçakların kolayca değiştirilmesini sağlayan standart kaset sistemiyle birlikte, sadece kesme kalitesine değil, aynı zamanda sürücü konforuna da yatırım yapmış olursunuz.

Balya Şeklinin Önemi

KUHN’UN ÇÖZÜMÜ-ARTAN YOĞUNLUK
Komple mekanik POWER DENSITY sistemi, bütün KUHN LSB balya makinelerinde kendini kanıtlamıştır. Bu sistem, namlunun yoğunluğu ne olursa olsun, sabit ölçülerde standart ve taş gibi sert balyalar elde edilmesini sağlar.

NASIL ÇALIŞIR?
INTEGRAL ROTOR, ürünü ön sıkıştırma odasına aktif olarak besler. İlk aşamada ürün, besleme çatalı yardımıyla homojen bir şekilde dağıtılır. Namlunun şekli ne olursa olsun, POWER DENSITY sistemi sayesinde ön sıkıştırma odasının en iyi şekilde beslenmesi garanti edilir.

Ön sıkıştırma odasının üst kısmında, ölçüm sensörleri yer alır (kırmızı). Sensörler istenilen yoğunluğu ölçtüklerinde ön sıkıştırma odası açılır ve besleme çatalı vasıtasıyla ön sıkıştırma odasındaki ürün balya odasına verilir.

BALYA ŞEKLİNİN ÖNEMİ
Standart ölçülerdeki balyaların yararı estetik olarak göze hoş görünmekten ibaret değildir. Standart ölçülerdeki balyalar kaliteyi temsil eder. Kare balyaların istiflenmesi ve taşınması kolaydır. Ayrıca, düzgün bir şekle sahip olmayan balyalara kıyasla nakliye sırasında çok daha elverişlidir. Silaj söz konusu olduğunda, mükemmel şekillendirilmiş balya daha az hava içereceğinden, yüksek kalitede yem elde edilmesini sağlar!

BALYA ODASI
KUHN LSB makinelerinin özel olarak tasarlanmış balya odası, büyük kare balya makineleri alanındaki 30 yılı aşkın tecrübesinin sonucudur. Mükemmel şekle sahip balyaları oluşturmak için, 3 metre uzunluğundaki balya odası idealdir. Agresif balya tutucuları ve basınçlı duvarlar ile birlikte çalışarak balyada yüksek yoğunluk ve hassas bir genişleme elde edilir.

Pistonun dakikada 46 vuruşuyla, yüksek sıkıştırma kapasitesi elde edilir. Maksimum kullanım ömrü elde etmek için, 125 mm çapında 4 büyük rulman, piston başına kılavuzluk eder.

ÇİFT DÜĞÜMLEME
SB modelleri, çift düğümleme sistemiyle donatılmıştır.

Operatöre, elektrikli bağlama grubu yardımıyla, sürekli olarak ip gerginliği hakkında bilgi verilir ve bir risk ortaya çıktığı anda alarm verilir. Düğümleme işlemi, doğrudan doğruya traktör kabininden izlenebilir.

Balyalama sırasında balyaya bir üst (mavi) bir de alt (ip) sarılır. İp balya boyunca yürütülmediğinden, balya oluşumu sırasında ipte gerginlik yoktur.

1. Adım: Balya istenen uzunluğa ulaştığında iğneler (gri) devreye girer ve yukarıya, bağlama grubuna doğru hareket edip düğümleme işlemini başlatır. Bu aşamada balya, ilk düğümle bağlanır.

2. Adım: Balya ilk iple bağlandıktan sonra üst ve alt ip ikinci bir düğümle tekrar birbirine bağlanır. Böylece, balya oluşumu sırasında ipe gerginlik binmemiş olur.

Dayanıklı Aktarma Sistemi ve Maksimum Güvenlik

Anlık Koruma
Makineyi maksimum kapasitede kullanabilmek için kusursuz bir emniyet sistemi gereklidir. KUHN SB balya makinelerinin başlıca ürün besleme organlarının hepsi, kam tipi birer kavramayla donatılmıştır. Bu kesintisiz güvenlik sistemi sayesinde, makinedeki tıkanmaları operatör koltuğundan açabilirsiniz.

Toplayıcı (pick-up), rotor ve besleme çatalı aşırı yüklenme durumunda otomatik olarak devreye giren, kam tipi tork sınırlayıcılarıyla korunmuştur. Aşırı yüklenme olduğu anda ilgili kam kavraması etkinleşir ve ürün girişi durdurulur. Operatör PTO hızını düşürdüğünde kavrama tekrar bağlanır.

Bu kavramaların başka bir avantajı da tıkanma ihtimalini dert etmeden, sabit bir hızda ilerleme imkanı sunmasıdır.
